در دنیای امروز که انتقال و توزیع برق از مهمترین زیرساختهای اقتصادی و صنعتی هر کشور محسوب میشود، نوآوری در طراحی کابلها نقش بسزایی در افزایش ایمنی و کارایی دارد. تا چند دهه پیش، شبکههای هوایی برق با سیمهای برهنه و بدون پوشش ساخته میشدند، که علاوه بر خطر برقگرفتگی، هزینه نگهداری بالایی هم داشتند. با گذشت زمان، استفاده از کابلهای خودنگهدار بهعنوان جایگزینی امنتر و کمهزینهتر رونق یافت. اما واقعاً کابل خودنگهدار چیست و چه تفاوتی با کابلهای قدیمی دارد؟ در این مقاله، به طور جامع و گامبهگام این نوع کابل را بررسی میکنیم تا ماهیت، ساختار و مزایای آن روشن شود.
مشاوره رایگان و ثبت سفارش سیم و کابل برق نگین البرز
کابل خودنگهدار چیست؟ تعریف و کاربردها
عبارت کابل خودنگهدار چیست اشاره دارد به نوعی کابل برق هوایی که بهگونهای طراحی شده است تا بدون نیاز به سیم نگهدارندهی مجزا، خودش بتواند وزن خود را در بین تیرهای برق تحمل کند. این کابلها معمولاً از چند رشته رسانای آلومینیومی ساخته میشوند که اطراف آنها با عایق پلیاتیلن مشبک یا XLPE پوشیده شده است. کاربرد اصلی آن در خطوط فشار ضعیف و متوسط شهری و روستایی است، جایی که امنیت، دوام و هزینه پایین اهمیت دارند. همچنین، کابلهای خودنگهدار در مناطق جنگلی، کوهستانی و نقاطی که نصب کابل زمینی دشوار است نیز گزینهای ایدهآل محسوب میشوند.
کابل خودنگهدار چیست

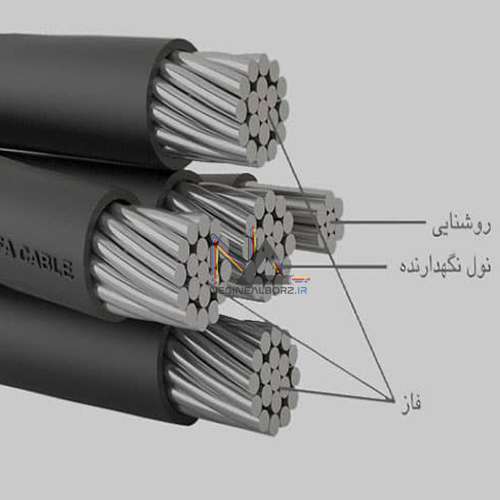

اجزای تشکیلدهنده کابل خودنگهدار چیست؟
در ادامه برای درک کامل اینکه اجزای کابل خودنگهدار چیست ، به بررسی مهمترین بخشهای آن میپردازیم. هر یک از اجزا به نحوی در افزایش مقاومت مکانیکی و الکتریکی کابل نقش دارند:
هادی آلومینیومی
هادی یکی از اصلیترین بخشهاست که جریان برق را منتقل میکند. در کابل خودنگهدار معمولاً از آلومینیوم بهجای مس استفاده میشود، چون سبکتر، ارزانتر و مقاومتر در برابر خوردگی است. بسته به نوع کاربرد، تعداد هادیها متفاوت است و میتواند شامل ۲ تا ۵ رشته باشد.
عایق پلیاتیلن مشبک (XLPE)
این عایق، رساناها را از یکدیگر و محیط جدا میکند تا خطر اتصال کوتاه و برقگرفتگی کاهش یابد. پلیاتیلن مشبک در برابر اشعه ماوراءبنفش، رطوبت و تغییرات دمایی مقاوم است. وجود این عایق باعث میشود که کابل بتواند در شرایط محیطی سخت عمر طولانی داشته باشد.
سیم نگهدارنده (Messenger Wire)
در برخی مدلها، یک رشته سیم فولادی یا آلومینیومی با روکش فولادی بهعنوان بخش نگهدارنده در بالای کابل قرار میگیرد. این سیم نقش ستون فقرات مکانیکی کابل را دارد و موجب میشود کابل در فاصله بین تیرها بدون افتادگی آویزان شود.
رشته نول یا هادی خنثی
در کابلهای سهفاز، یک رشته بهعنوان نول به کار میرود که در بازگشت جریان مؤثر است. جنس آن معمولاً از آلومینیوم سختکشیده است و گاهی در ساختار فیزیکی کابل به صورت جدا از سایر رشتهها مشخص میشود.
روکش بیرونی و علامتگذاری
روکش بیرونی از جنس پلیاتیلن مقاوم بوده و معمولاً با حروف یا رنگهایی برای تشخیص فازها نشانهگذاری میشود. این بخش علاوه بر محافظت، در تشخیص و نصب دقیق نقش دارد.

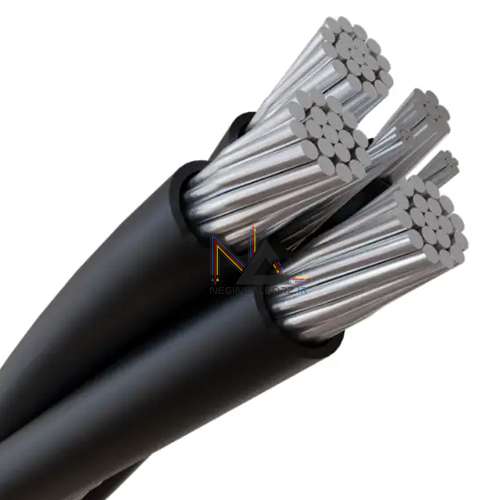

عملکرد و نحوه نصب کابل خودنگهدار چگونه است؟
در پاسخ به اینکه عملکرد کابل خودنگهدار چیست و چطور نصب میشود ، باید گفت این کابل به گونهای طراحی شده است که بدون نیاز به سیم فولادی جداگانه، بتواند وزن خود را بین تیرهای برق تحمل کند. در هنگام نصب، رشته سیم نگهدارنده یا همان نول تقویتشده، روی بالاترین نقطه قرار میگیرد و سایر رشتهها به صورت مارپیچی در اطراف آن تابیده میشوند. این چینش باعث توازن مکانیکی و توزیع یکنواخت نیرو میشود. نصب آن سریعتر، کمهزینهتر و ایمنتر از کابلهای بدون عایق است. ابزارهایی مانند گیرههای مخصوص (Clamp) و اتصالات ضد آب هم برای حفظ پایداری کابل در برابر باد و باران به کار میروند.
کابل خودنگهدار چیست
مزایا و معایب کابل خودنگهدار چیست؟
در این بخش، بررسی میکنیم که نقاط قوت و ضعف این سیستم نسبت به روشهای قدیمی چیست:
✅ مزایا
– ایمنی بالا: چون تمام رشتهها عایقدار هستند، خطر برقگرفتگی برای کارگران و مردم کاهش مییابد.
– هزینه نگهداری پایین: بدون نیاز به بازدید مکرر برای تنظیم کشش سیمها یا ترمیم پیوسته.
– نصب سریعتر: بهدلیل طراحی فشرده و خودنگهدار، زمان نصب تا ۳۰٪ کمتر از کابلهای معمولی است.
– زیبایی ظاهری و نظم شهری: در مناطق شهری، ظاهری مرتبتر نسبت به سیمهای برهنه ایجاد میکند.
– مقاومت در شرایط جوی: در برابر باد، باران و حتی یخزدگی عملکرد خود را حفظ میکند.
❌ معایب
– هزینه اولیه بالاتر: قیمت خرید آن از کابلهای بدون عایق کمی بیشتر است.
– محدودیت در ظرفیت جریان: به دلیل وجود عایق، توان تبادل حرارتی کاهش یافته و جریان مجاز کمتر است.
– نیاز به دانش فنی در نصب: نصب صحیح باید توسط افراد آموزشدیده انجام شود تا کابل در برابر کشش و باد پایداری لازم را داشته باشد.
انواع کابل خودنگهدار از نظر ولتاژ و ساختار
با توجه به کاربرد، انواع کابل خودنگهدار چیست را میتوان در چند گروه تقسیم کرد:
کابل خودنگهدار فشار ضعیف (LV-ABC)
این مدل برای توزیع برق در محدوده ولتاژ تا ۱۰۰۰ ولت به کار میرود. معمولاً شامل سه رشته فاز، یک نول و گاهی یک سیم روشنایی است. در شبکههایوده ولتاژ تا ۱۰۰۰ ولت به کار میرود. معمولاً شامل سه رشته فاز، یک نول و گاهی یک سیم روشنایی است. در شبکههایوده ولتاژ تا ۱۰۰۰ ولت به کار میرود. معمولاً شامل سه رشته فاز، یک نول و گاهی یک سیم روشنایی است. در شبکههای شهری و روستایی بسیار متداول است.

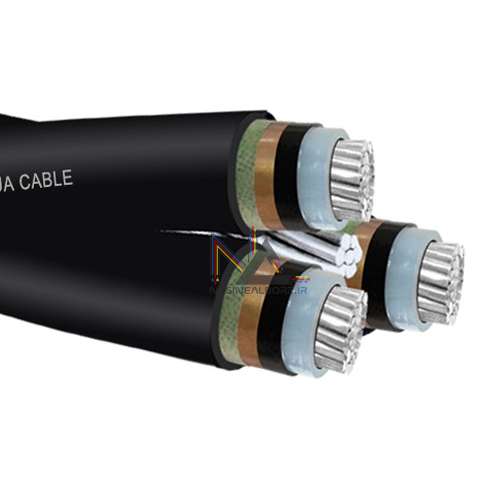

کابل خودنگهدار فشار متوسط (MV-ABC)
در ولتاژهای بین ۱ تا ۳وده ولتاژ تا ۱۰۰۰ ولت به کار میرود. معمولاً شامل سه رشته فاز، یک نول و گاهی یک سیم روشنایی است. در شبکههای شهری و روستایی بسیار متداول است.
کابل خودنگهدار فشار متوسط (MV-ABC)
در ولتاژهای بین ۱ تا ۳۳ کیلوولت استفاده میشود. هر رشته دارای عایق ضخیمتر XLPE است تا در برابر تنشهای الکتریکی مقاومت کند. این نوع در خطوط توزیع بین پستها تا مصرفکنندگان بزرگ دیده میشود.
کابل خودنگهدار با نول فولادی (Reinforced Messenger)
در مناطقی با فاصله زیاد بین تیرها و باد شدید استفاده میشود. نول فولادی نقش نگهدارندهی اصلی کابل را دارد و تحمل وزن بالاتری را ممکن میسازد.
کابل خودنگهدار چندمنظوره
برخی از مدلها علاوه بر انتقال انرژی، قابلیت حمل خطوط مخابراتی یا سیگنالهای کنترل را هم دارند. این ساختارها در پروژههای هوشمندسازی شبکه برق مورد توجهاند.
کابل خودنگهدار چیست
استانداردهای طراحی و تولید کابل خودنگهدار چیست؟
برای اطمینان از کیفیت و ایمنی، تولید این کابلها باید با استانداردهای بینالمللی نظیر IEC 60502 و ISIRI 3569 انجام شود. در پاسخ به پرسش استانداردهای کابل خودنگهدار چیست باید گفت این مقررات شامل مشخصات رسانا، عایق، مقاومت الکتریکی، تست گرمایی، و الزامات مکانیکی است. شرکتهای تولیدکننده معتبر معمولاً نتایج آزمونهای کنترل کیفیت را همراه با محصول ارائه میدهند. رعایت این استانداردها تضمین میکند که کابل بتواند دهها سال بدون افت عملکرد خدمت کند.
مقایسه کابل خودنگهدار با کابلهای سنتی هوایی و زمینی
در مقایسه با سیمهای هوایی برهنه، کابلهای خودنگهدار ایمنی بسیار بالاتری دارند، زیرا تماس تصادفی با شاخه درختان یا حیوانات باعث اتصال کوتاه نمیشود. نسبت به کابلهای زمینی نیز سبکتر و کمهزینهتر هستند، زیرا نیازی به حفاری و نصب زیرزمینی ندارند. با این حال، از دید فنی، بار حرارتی قابل انتقال آنها کمتر از کابلهای بدون عایق است. به طور کلی اگر بخواهیم بدانیم تفاوت کابل خودنگهدار چیست ، باید بگوییم ترکیبی از امنیت، دوام و سهولت نصب است که آن را بین کابلهای هوایی و زمینی در جایگاهی میانه اما کاربردی قرار میدهد.
نکات ایمنی در نصب و نگهداری کابل خودنگهدار
رعایت اصول ایمنی در نصب و بهرهبرداری از کابلهای خودنگهدار اهمیت ویژهای دارد. باید فاصله مجاز بین دو تیر برق متناسب با نوع کابل تنظیم شود تا افتادگی بیش از حد ایجاد نشود. همچنین استفاده از گیرههای مخصوص با پوشش عایق در محل اتصالات الزامی است. در هنگام تعمیرات، بخش برق باید قطع گردد تا از خطر برقگرفتگی جلوگیری شود. بررسی دورهای کشش کابل نیز توصیه میشود تا در اثر تغییرات دمایی یا باد، آسیب به ساختار وارد نشود. کارشناسان آموزشدیده مسئول نصب و بررسی این خطوط هستند.
حجره این کسب و کار:
سخن پایانی
حال که دریافتیم کابل خودنگهدار چیست ، روشن است که این فناوری یکی از تحولات کلیدی در صنعت انتقال برق به شمار میآید. این کابلها با ترکیب ایمنی، صرفهجویی و دوام، جایگزینی قابل اعتماد برای سامانههای هوایی سنتی هستند. از سوی دیگر، دانستن جزئیات فنی و عملکرد آن برای مهندسین و حتی مصرفکنندگان اهمیت دارد، زیرا انتخاب درست نوع کابل در پروژههای جدید میتواند هزینهها را کاهش و بهرهوری را افزایش دهد.
در نهایت اگر بخواهیم پاسخ دهیم که کابل خودنگهدار چیست ، باید بگوییم نوعی کابل برق عایقدار است که خود توانایی تحمل وزنش را میان تیرهای برق دارد و با طراحی خاص خود موجب افزایش ایمنی، نظم شبکه و کاهش هزینههای اجرایی میشود.
