کابل فشار ضعیف چیست؟ کابل فشار ضعیف یکی از اجزای حیاتی در سیستمهای برقرسانی است که نقش مهمی در انتقال انرژی الکتریکی با ولتاژ پایین ایفا میکند. درک اینکه کابل فشار ضعیف چیست و چه ویژگیهایی دارد، برای مهندسان، نصابان و حتی مصرفکنندگان بسیار ضروری است.
این نوع کابلها معمولاً در ساختمانها، شبکههای توزیع برق و سیستمهای روشنایی استفاده میشوند. استفاده صحیح از کابلهای فشار ضعیف باعث افزایش ایمنی و بهبود عملکرد سیستمهای برقی میشود.
مشاوره رایگان و ثبت سفارش سیم و کابل برق نگین البرز
کابل فشار ضعیف چیست و چه کاربردهایی دارد؟
کابل فشار ضعیف به نوعی کابل برق گفته میشود که برای انتقال جریان الکتریکی با ولتاژ پایین، معمولاً تا ۱۰۰۰ ولت، طراحی شده است. این کابلها دارای عایقهای مخصوص و ساختارهایی هستند که ایمنی و عملکرد مناسب در شرایط مختلف را تضمین میکنند.
کابل فشار ضعیف نقش حیاتی در سیستمهای برقرسانی داخلی ساختمانها، روشنایی، و تجهیزات برقی کوچک دارد و به دلیل مقاومت مناسب و نصب آسان، گزینهای محبوب برای استفاده در محیطهای مسکونی، تجاری و صنعتی به شمار میرود.
کاربردهای کابل فشار ضعیف:
- استفاده در شبکههای برقرسانی داخلی ساختمانها
کابلهای فشار ضعیف برای انتقال برق در داخل ساختمانها بسیار مهم هستند. این کابلها برق روشنایی، پریزها و تجهیزات برقی داخلی را با ایمنی بالا تأمین میکنند و نصب آنها آسان است. - سیستمهای روشنایی و روشنایی معابر
این کابلها در روشنایی داخلی و خارجی ساختمانها و همچنین معابر شهری کاربرد دارند. کابل فشار ضعیف باعث میشود چراغها و تابلوهای روشنایی به صورت پایدار و بدون نوسان برق کار کنند. - اتصال تجهیزات الکتریکی خانگی و صنعتی
انواع دستگاههای برقی کوچک تا متوسط مانند یخچال، کامپیوتر، پمپها و ماشینآلات سبک صنعتی با استفاده از کابل فشار ضعیف به شبکه برق متصل میشوند. این کابلها جریان لازم را با امنیت و کارایی بالا انتقال میدهند. - سیستمهای اعلام و اطفاء حریق
کابل فشار ضعیف در سیستمهای هشدار دهنده و اطفاء حریق استفاده میشود تا حسگرها، آژیرها و سیستمهای کنترلی به صورت پایدار و بدون قطعی برق کار کنند. ایمنی و کیفیت کابل در این کاربرد اهمیت ویژهای دارد. - مدارهای کنترل و فرمان در صنایع
در صنایع، کابلهای فشار ضعیف برای انتقال سیگنالها و برق تجهیزات کنترلی به کار میروند. این کابلها امکان کنترل دقیق ماشینآلات و دستگاهها را فراهم میکنند و از بروز خطرات ناشی از خرابی کابل جلوگیری میکنند. - سیستمهای مخابراتی و داده
کابلهای فشار ضعیف برای انتقال اطلاعات و دادهها در شبکههای مخابراتی و سیستمهای دادهای استفاده میشوند. این کابلها سرعت و کیفیت انتقال اطلاعات را تضمین میکنند و در شبکههای داخلی و شهری کاربرد گسترده دارند.

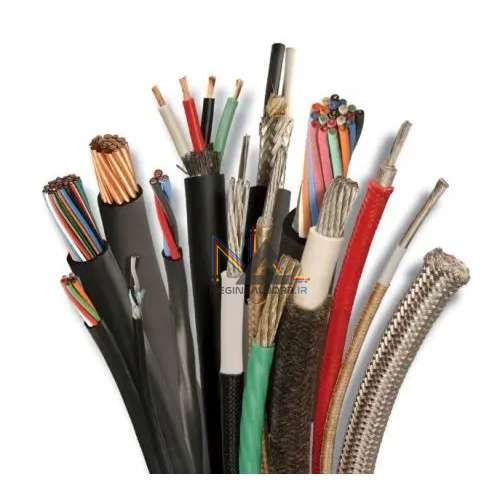

کابل فشار ضعیف چیست؟
تفاوت کابل فشار ضعیف با کابل فشار متوسط و کاربرد هر کدام
کابلهای برق بسته به میزان ولتاژ و کاربرد، به دو دسته اصلی تقسیم میشوند: کابل فشار ضعیف و کابل فشار متوسط. کابل فشار ضعیف معمولاً تا ۱۰۰۰ ولت جریان برق را منتقل میکند و در ساختمانها، شبکههای روشنایی و سیستمهای کنترل مورد استفاده قرار میگیرد.
در مقابل، کابل فشار متوسط برای ولتاژهای بالاتر طراحی شده و بیشتر در شبکههای توزیع برق شهری و صنایع بزرگ کاربرد دارد. شناخت تفاوت این کابلها و انتخاب مناسب برای هر کاربرد، باعث افزایش ایمنی و کاهش خطرات احتمالی میشود.
انواع کابل فشار ضعیف و ویژگیهای هر کدام
| نوع کابل فشار ضعیف | ویژگیها | کاربردهای متداول |
|---|---|---|
| کابل برق مفتولی | دارای هادی یکتکه (مفتول)، مقاومت الکتریکی پایین، انعطافپذیری کمتر | مناسب کابلکشی ثابت و مسافتهای کوتاه |
| کابل برق افشان | دارای هادی رشتهای (افشان)، انعطافپذیری بالا، مقاومت مکانیکی مناسب | مناسب برای کابلکشی داخل ساختمانها و مکانهایی با نیاز به خمکاری زیاد |
| کابل چند رشتهای | ترکیبی از چند هادی افشان یا مفتول در یک کابل | استفاده در مدارهای کنترل و سیستمهای روشنایی |
| کابل ضد آب (زرهدار) | دارای لایه محافظ زره فلزی یا پوشش مقاوم در برابر آب و رطوبت | مناسب برای محیطهای مرطوب یا دفن زیر زمین |
| کابل با عایق پی وی سی (PVC) | عایق از جنس پی وی سی، مقاومت مناسب در برابر حرارت و رطوبت | کاربرد عمومی در مصارف خانگی و صنعتی سبک |
| کابل با عایق XLPE | عایق از جنس پلی اتیلن کراس لینک شده، مقاومت حرارتی و مکانیکی بالا | استفاده در شرایط سخت و صنعتی با دمای بالا |
شبکه فشار ضعیف چیست و چه مزایایی دارد؟
شبکه فشار ضعیف به مجموعهای از کابلها و تجهیزات گفته میشود که جریان برق با ولتاژ پایین را از ترانسفورماتورها به مصرفکنندهها منتقل میکنند. این شبکه در شهرها، مجتمعهای مسکونی، ادارهها و کارخانههای کوچک کاربرد دارد و نقش حیاتی در تأمین برق ایمن و پایدار ایفا میکند.
مزایای شبکه فشار ضعیف شامل ایمنی بالا، نصب آسان، هزینه مناسب و انعطافپذیری در کابلکشی است. همچنین، شبکه فشار ضعیف به دلیل استفاده از کابلهای استاندارد، قابلیت هماهنگی با سیستمهای روشنایی، تجهیزات خانگی و صنعتی کوچک را دارد.
جنس و ساختار کابل فشار ضعیف چگونه است؟
جنس و ساختار کابل فشار ضعیف به گونهای طراحی شده است که علاوه بر انتقال مطمئن جریان برق با ولتاژ پایین، ایمنی و دوام بالایی نیز داشته باشد. هادی کابل معمولاً از مس یا آلومینیوم ساخته میشود که هر دو قابلیت هدایت الکتریکی بالا دارند، اما مس به دلیل رسانایی بهتر و مقاومت بیشتر، رایجتر است.
عایق اطراف هادی معمولاً از مواد پلیمری مانند پیویسی (PVC) یا XLPE (پلیاتیلن کراسلینکشده) ساخته میشود که مقاومت بالایی در برابر حرارت، رطوبت و سایش دارند.
در برخی کابلها، لایه محافظ اضافهای مانند زره فلزی یا روکش ضدآب برای محافظت در برابر آسیبهای مکانیکی و شرایط محیطی سخت تعبیه میشود. ساختار لایهلایه این کابلها باعث میشود کابل فشار ضعیف در برابر خطرات مختلف ایمن و قابل اطمینان باشد و بتواند در محیطهای متنوع به خوبی کار کند.
بیشتر بخوانید:
معرفی کامل انواع کابل های فشار قوی و فشار ضعیف
نکات مهم در انتخاب و نصب کابل فشار ضعیف
در انتخاب و نصب کابل فشار ضعیف باید به چند نکته مهم توجه کرد تا عملکرد بهینه و ایمنی سیستم برقرسانی تضمین شود. ابتدا باید نوع کابل متناسب با کاربرد و محیط نصب انتخاب شود؛ مثلاً در فضاهای مرطوب از کابلهای زرهدار و ضدآب استفاده شود.
همچنین ظرفیت جریان و ولتاژ کابل باید با نیاز مصرفکننده همخوانی داشته باشد تا از گرمشدن و خرابی جلوگیری شود. نصب کابل باید طبق استانداردهای فنی و با رعایت فاصله مناسب از منابع حرارتی و خطرات مکانیکی انجام شود.
در زمان نصب، از خمهای تند و فشار بیش از حد روی کابل خودداری شود تا ساختار و عایق آن آسیب نبیند. نهایتاً، پس از نصب، تستهای ایمنی و عملکردی برای اطمینان از سلامت کابل انجام شود. رعایت این نکات موجب افزایش طول عمر کابل و امنیت سیستم برقرسانی میشود.
کابل فشار ضعیف چیست؟
نکات طلایی برای انتخاب و نگهداری انواع کابلهای فشار ضعیف
برای بهرهبرداری بهینه از کابلهای فشار ضعیف، رعایت چند نکته ساده اما مهم ضروری است:
-
انتخاب نوع کابل متناسب با محیط نصب (مثلاً کابل ضدآب برای محیط مرطوب)
-
رعایت ظرفیت جریان و ولتاژ کابل برای جلوگیری از گرمای بیش از حد و خرابی
-
نصب صحیح با حفظ خمهای مناسب و فاصله از منابع حرارتی
-
تستهای منظم شامل مقاومت عایق، پیوستگی هادی و بازرسی چشمی
-
نگهداری دورهای برای افزایش طول عمر کابل و ایمنی سیستم
با رعایت این نکات، نه تنها کابل فشار ضعیف عمر بیشتری خواهد داشت، بلکه بهرهوری و ایمنی کل سیستم برقرسانی نیز به طور چشمگیری افزایش مییابد.
روشهای تست و بررسی سلامت کابل فشار ضعیف
- آزمون مقاومت عایق (Insulation Resistance Test): با استفاده از دستگاه میگر، مقاومت عایق کابل بررسی میشود تا از سلامت پوشش عایقی و عدم نشت جریان اطمینان حاصل شود.
- آزمون تست پیوستگی هادی (Continuity Test): این آزمون برای اطمینان از اتصال صحیح هادیها و عدم قطعشدگی کابل انجام میشود.
- تست ولتاژ بالا (High Voltage Test): کابل تحت ولتاژ بالاتر از ولتاژ کاری قرار میگیرد تا مقاومت آن در برابر تخلیه الکتریکی و شکست عایق بررسی شود.
- آزمون مقاومت الکتریکی (Resistance Test): مقاومت هادی کابل اندازهگیری میشود تا از صحت انتقال جریان و عدم وجود نقاط گرم یا خراب اطمینان حاصل گردد.
- بازرسی چشمی (Visual Inspection): بررسی ظاهری کابل برای شناسایی آسیبهای فیزیکی، ترکخوردگی، سوختگی یا پوسیدگی در عایق و روکش.
- آزمون جریان نشتی (Leakage Current Test): اندازهگیری جریان نشتی به منظور شناسایی نواقص در عایق و نقاط خطرناک در کابل انجام میشود.
مزایای استفاده از کابل فشار ضعیف در سیستمهای برقرسانی
استفاده از کابل فشار ضعیف در سیستمهای برقرسانی مزایای زیادی دارد که از مهمترین آنها میتوان به ایمنی بالا، نصب آسان و هزینه مناسب اشاره کرد. این کابلها به دلیل ساختار مقاوم و عایقبندی دقیق، خطرات برقگرفتگی و اتصالی را کاهش میدهند.
همچنین به دلیل انعطافپذیری و وزن کم، نصب و نگهداری آنها سریع و کمهزینه است. در نهایت، کابلهای فشار ضعیف قابلیت تطابق با محیطهای مختلف را دارند و به افزایش بهرهوری سیستم برقرسانی کمک میکنند.
کابل فشار ضعیف چیست؟
جدول مشخصات کابل فشار ضعیف
| مشخصه فنی | توضیحات | مقادیر رایج |
|---|---|---|
| سطح ولتاژ نامی | ولتاژ کاری کابل طبق استاندارد IEC | 0.6/1 کیلوولت |
| نوع هادی | جنس رسانای داخلی کابل | مس (Cu) / آلومینیوم (Al) |
| کلاس هادی | میزان انعطافپذیری هادی | کلاس 1 (مفتولی) / کلاس 2 (نیمه افشان) / کلاس 5 (افشان) |
| سطح مقطع هادی | تعیینکننده ظرفیت عبور جریان | 1.5 تا 400 میلیمتر مربع |
| نوع عایق | لایه عایق اطراف هادی | PVC / XLPE |
| نوع روکش (شیت) | پوشش بیرونی محافظ کابل | PVC / PE / LSZH |
| تعداد رشته | تعداد هادیهای داخل کابل | 1، 2، 3، 4، 5 رشته |
| دمای کاری مجاز | حداکثر دمای مجاز در بهرهبرداری | PVC: تا 70°C / XLPE: تا 90°C |
| حداکثر دمای اتصال کوتاه | تحمل حرارتی لحظهای | PVC: 160°C / XLPE: 250°C |
| استاندارد تولید | استانداردهای مرجع ساخت | IEC 60502-1 / ISIRI / VDE |
| مقاومت در برابر رطوبت | مناسب نصب در محیط مرطوب | بسته به نوع روکش |
| کاربرد رایج | محلهای استفاده | ساختمان، تابلو برق، شبکه توزیع، پشت کنتور |
سوالات متداول
کابل فشار ضعیف چیست؟
کابلی است که برای انتقال جریان برق با ولتاژ پایین (معمولاً تا ۱۰۰۰ ولت) طراحی شده و در سیستمهای خانگی و صنعتی کاربرد دارد.
تفاوت کابل فشار ضعیف با فشار متوسط چیست؟
کابل فشار ضعیف برای ولتاژهای پایین و کابل فشار متوسط برای ولتاژهای بالاتر استفاده میشود و ساختارهای متفاوتی دارند.
آیا کابل فشار ضعیف قابلیت تحمل جریان بالا را دارد؟
بله، اما جریان تحمل شده بستگی به جنس هادی، ضخامت و نوع عایق کابل دارد.
کابل فشار ضعیف در کجاها کاربرد دارد؟
در ساختمانها، شبکههای روشنایی، تجهیزات الکتریکی و سیستمهای توزیع برق شهری.
چگونه میتوان سلامت کابل فشار ضعیف را تشخیص داد؟
با استفاده از دستگاههای تست مقاومت عایق و بررسی بصری کابل.
چه عواملی بر طول عمر کابل فشار ضعیف تاثیر میگذارند؟
کیفیت مواد، نحوه نصب، شرایط محیطی و نگهداری صحیح.
کیفیت شعار ما نیست، اعتبار ماست !
حُجره اینترنتی این کسب و کار:
💭سخن پایانی
کابل فشار ضعیف یکی از عناصر کلیدی در تامین برق امن و پایدار به شمار میآید. شناخت دقیق این کابلها و کاربردهای متنوع آنها به انتخاب درست و نصب اصولی کمک میکند. با رعایت نکات فنی و استانداردها، میتوان از بروز مشکلات و خرابیهای احتمالی جلوگیری کرد.
همچنین توجه به تست و نگهداری منظم، عمر مفید کابلها را افزایش میدهد. در نهایت، آشنایی با مفهوم «کابل فشار ضعیف چیست» به مهندسان و کاربران کمک میکند تا سیستمهای برقی خود را با ایمنی و کارایی بالا راهاندازی کنند.
