تفاوت کابل فشار قوی و فشار ضعیف

امتیاز دهید!

کابل‌های برق نقش حیاتی در انتقال انرژی الکتریکی دارند و بسته به نوع کاربرد، به دو دسته کابل فشار قوی و فشار ضعیف تقسیم می‌شوند. شناخت تفاوت کابل فشار قوی و فشار ضعیف برای مهندسین برق، پیمانکاران و حتی کاربران عادی اهمیت زیادی دارد تا بتوانند از هر نوع کابل در محل مناسب استفاده کنند. در این مقاله به بررسی کامل تفاوت کابل فشار قوی و فشار ضعیف، ویژگی‌ها، کاربردها و نکات مهم مربوط به هر کدام می‌پردازیم.

مشاوره رایگان و ثبت سفارش سیم و کابل برق نگین البرز

09153072373

کابل‌های فشار ضعیف مفتول: معرفی و کاربردها

1) نقش خلوص مس در شکل‌گیری پایه کیفیت عملکرد کابل مفتول

در تولید کابل مفتول، کیفیت کار از همان ابتدا و با انتخاب مس خالص آغاز می‌شود. هرچه ساختار فلزی تمیزتر و عاری از ناخالصی باشد، مقاومت الکتریکی هادی کمتر و افت ولتاژ در مسیر عبور جریان کاهش می‌یابد. این مرحله تنها انتخاب ماده اولیه نیست، بلکه تصمیم اصلی درباره عملکرد طولانی‌مدت کابل در شرایط واقعی شبکه است. استفاده از مس با خلوص پایین حتی با بهترین ماشین‌آلات نیز منجر به کابل با کیفیت پایین می‌شود، زیرا مقاومت هادی از همان ابتدا در سطح بالایی قرار می‌گیرد.

2) فرآیند کشش سیم و اهمیت کنترل تلرانس قطر در خروجی

پس از ورود مس کاتد، مرحله کشش سیم باعث کاهش قطر هادی به اندازه استاندارد می‌شود. این مرحله تنها نازک کردن نیست، بلکه نقش تعیین‌کننده‌ای در امپدانس و مقاومت نهایی هادی دارد. کنترل دقیق قطر تا حد صدم میلی‌متر یک الزام حیاتی است. اگر قطر سیم در این مرحله استاندارد نباشد، حتی ظاهر مناسب کابل در پایان خط تولید تضمین‌کننده رفتار الکتریکی صحیح نخواهد بود.

3) عملیات آنیلینگ و تثبیت ساختار در برابر دمای کاری

پس از کشش، هادی دچار تنش داخلی می‌شود که اگر تخلیه نشود، جریان عبوری در شرایط کاری واقعی می‌تواند باعث رفتار غیرخطی و افزایش مقاومت شود. عملیات آنیلینگ تنش داخلی را آزاد کرده و بافت کریستالی مس را تثبیت می‌کند. این فرآیند عملکرد کابل را در شرایط جریان بالا و دماهای کاری مختلف تضمین می‌کند. بدون آنیلینگ، کابل در آزمون‌های حرارتی دچار شکست تدریجی شده و مقاومت الکتریکی از حالت استاندارد خارج می‌شود.

4) اکستروژن عایق و نقش استاندارد ضخامت در ایجاد کابل واقعی

وقتی هادی آماده شد، عایق مناسب روی آن اکسترود می‌شود تا سیم به کابل کامل تبدیل شود. ضخامت عایق باید مطابق استاندارد IEC باشد. ضخامت کمتر از حد استاندارد باعث افزایش ریسک تخلیه سطحی و ضخامت بیش از حد نشانه ضعف کنترل فرآیند اکستروژن است. رعایت تلرانس دقیق ضخامت عایق باعث می‌شود کابل تحمل ولتاژ نامی را به درستی داشته باشد و در شبکه عملکرد ایمن ارائه دهد.

5) کنترل نهایی و مارک‌زنی استاندارد برای قابل قبول شدن در شبکه صنعتی

پس از تولید کابل، تست‌های نهایی شامل اندازه‌گیری مقاومت هادی، تست تحمل ولتاژ، تست تخلیه جزئی و بررسی یکنواختی سطح انجام می‌شود. تنها کابل‌هایی که در محدوده استاندارد قرار دارند مجاز به دریافت شناسه تولید و مارک خطی (بچ نامبر) هستند. این مرحله برای پروژه‌های صنعتی اهمیت ویژه دارد، زیرا مهندس ناظر بر اساس این اطلاعات تصمیم می‌گیرد که کابل قابلیت نصب در شبکه را دارد یا خیر.

ادامه مطلب …

کابل فشار ضعیف چیست؟ معرفی کامل انواع و کاربرد ها

۳) کابل‌های فشار قوی مفتول: معرفی و کاربردها

کابل‌های فشار قوی مفتول برای ولتاژهای بالاتر از ۱ کیلوولت و تا چند ده کیلوولت طراحی می‌شوند و معمولاً برای انتقال انرژی در خطوط صنعتی، شبکه‌های توزیع شهری و اتصال پست‌های برق به مصرف‌کننده‌های عمده استفاده می‌شوند. هادی این کابل‌ها نیز از مس یا آلومینیوم تک‌رشته تشکیل شده و به دلیل ولتاژ بالای قابل تحمل، دارای عایق XLPE یا سیلیکون و روکش محافظتی مقاوم هستند. کابل‌های فشار قوی معمولاً شامل یک یا چند لایه عایق و شیلد فلزی برای جلوگیری از تخلیه جزئی و کنترل میدان الکتریکی داخلی هستند. این کابل‌ها در مسیرهای زمینی، کانال‌های زیرزمینی یا خطوط هوایی بسته به طراحی شبکه اجرا می‌شوند و انتخاب صحیح قطر و کلاس هادی اهمیت زیادی دارد تا افت ولتاژ، گرمایش و خطر تخلیه الکتریکی به حداقل برسد. رعایت استاندارد IEC 60840 و IEC 62067 برای این کابل‌ها الزامی است و بدون رعایت این استانداردها، کابل نمی‌تواند عملکرد ایمن و پایدار در شبکه داشته باشد.

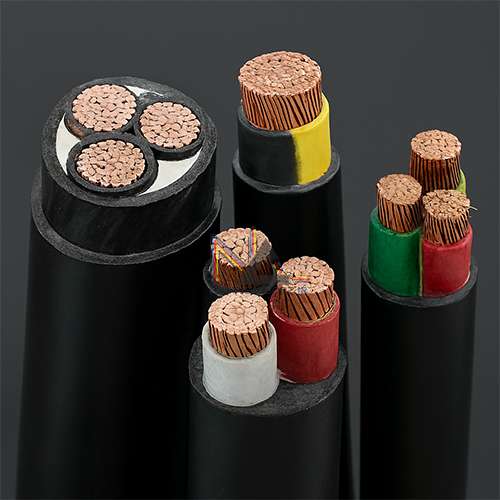

ویژگی‌های اصلی کابل فشار قوی و فشار ضعیف

ویژگی‌ها	کابل فشار قوی	کابل فشار ضعیف
ولتاژ کاری	بالاتر از ۱۰۰۰ ولت	پایین‌تر از ۱۰۰۰ ولت
نوع عایق	عایق‌های ضخیم و مقاوم با مواد خاص (مثلاً XLPE)	عایق‌های نازک‌تر با مواد معمولی (مثلاً PVC)
کاربرد اصلی	انتقال برق در مسافت‌های طولانی و صنایع سنگین	سیستم‌های داخلی ساختمان، روشنایی و کنترل
ظرفیت جریان	ظرفیت جریان بالا و تحمل جریان‌های قوی	ظرفیت جریان پایین‌تر مناسب برای مصارف خانگی و اداری
ساختار کابل	چندلایه با هادی‌های ضخیم و محافظ‌های اضافی	ساختار ساده‌تر و سبک‌تر
مقاومت در برابر شرایط محیطی	بسیار مقاوم در برابر حرارت، رطوبت و فشار مکانیکی	مقاومیت کمتر نسبت به شرایط سخت محیطی
هزینه تولید و نصب	بالاتر به دلیل مواد و تکنولوژی پیشرفته	پایین‌تر و اقتصادی‌تر

مقاله خواندنی:

تفاوت کابل افشان با کابل مفتولی (مقایسه در 6 مرحله)

مزایا و معایب کابل فشار قوی

مزایای کابل فشار قوی :

انتقال برق با ولتاژ بالا و جریان قوی
مقاومت بالا در برابر شرایط سخت محیطی
طول عمر زیاد به دلیل استفاده از عایق‌های مقاوم
مناسب برای پروژه‌های بزرگ و زیرساختی
کاهش افت ولتاژ در مسافت‌های طولانی

معایب کابل فشار قوی:

هزینه بالاتر ساخت و نصب
نیاز به تجهیزات و تخصص ویژه برای نصب
وزن و حجم بیشتر کابل‌ها
نگهداری پیچیده‌تر و هزینه‌بر
محدودیت در انعطاف‌پذیری و جابجایی

روش‌ های نصب و نگهداری کابل‌های فشار قوی و فشار ضعیف

نصب و نگهداری کابل‌های فشار قوی و فشار ضعیف نیازمند رعایت اصول فنی و استانداردهای خاصی است تا ایمنی و عملکرد بهینه سیستم برق‌رسانی تضمین شود. در نصب کابل‌های فشار قوی، به دلیل حساسیت بالا و ولتاژ زیاد، باید از تجهیزات تخصصی و نیروهای مجرب استفاده کرد و مسیر کابل‌ها به‌گونه‌ای انتخاب شود که از آسیب‌های مکانیکی، رطوبت و گرما در امان باشند.

همچنین، استفاده از محافظ‌ها و داکت‌های مناسب اهمیت زیادی دارد. برای کابل‌های فشار ضعیف، نصب معمولاً آسان‌تر و انعطاف‌پذیرتر است اما باید از خمیدگی شدید و فشارهای ناگهانی جلوگیری کرد. در نگهداری هر دو نوع کابل، بررسی دوره‌ای وضعیت عایق، اتصالات و جلوگیری از نفوذ آب و گرد و غبار بسیار مهم است. رعایت این نکات باعث افزایش طول عمر کابل و کاهش احتمال خرابی و خطرات ایمنی می‌شود.
